パドル式レベルスイッチ

ロングセラー商品で豊富なバリエーション
パドル式レベルスイッチは、被測定物の比重により検出をする接触タイプのレベルスイッチです。したがいまして、同一タンク内において被測定物が変わった場合でも、誤動作をする心配が少なく、また、超低比重の被測定物への対応も検出パドルを交換するだけで面倒な感度調整をする必要はありません。そして、シンプルな機械式であるがゆえ、他の方式を原理とするレベルスイッチに比べて、振動・衝撃に強く、検出パドルや主軸への付着も問題としない粉粒体のレベル検知に最も適したレベルスイッチといえます。

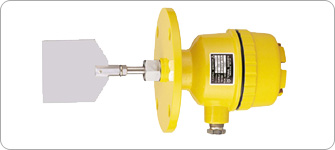

PRL-100基本タイプ PRL-101保護管タイプ
PRL-100 基本タイプ PRL-101 保護管タイプ

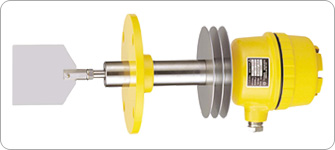

PRL-100EB/EDシャフト伸縮タイプ PRL-200耐熱タイプ
PRL-100EB/ED シャフト伸縮タイプ PRL-200 耐熱タイプ
HL-400小型タイプ PRL-S7
HL-400 小型タイプPRL-S7
TPE-100
TPE-100

パドル式レベルスイッチの特徴:

  • 機械的な検出で取り扱いが容易。
  • 感度調整不要。通電即、ご使用頂けます。
  • 被測定物が少々変わっても誤作動しません。安定動作で信頼性に優れています。
  • 粉粒体のレベル検知に幅広く、柔軟に対応します。

パドル式レベルスイッチ/通過警報スイッチ カタログダウンロード

パドル式レベルスイッチ共通カタログ ( PRL型 、TPE型 、PRL-7型 、PA型 、PA-E型 、PAF型 )
小型パドル式レベルスイッチ共通カタログ ( HL-400型 )

パドル式レベルスイッチ/通過警報スイッチ 外形図ダウンロード

PRL型 非防爆構造
型式 タイプ 取付 外形図 PDF 外形図 DXF
PRL-100 標準フランジ取付タイプ フランジ(5K65A) PDF DXF
PRL-100EB シャフト伸縮タイプ フランジ(5K65A) PDF DXF
PRL-100ED フランジ(5K65A) PDF DXF
PRL-100F 2枚フランジタイプ フランジ(5K65A) PDF DXF
PRL-101 保護管タイプ フランジ(5K65A) PDF DXF
PRL-170 標準ねじ込み取付タイプ ねじ込み(M30 P2) PDF DXF
PRL-200 耐熱タイプ フランジ(5K65A) PDF DXF
PRL-200EB 耐熱シャフト伸縮タイプ フランジ(5K65A) PDF DXF
PRL-200ED フランジ(5K65A) PDF DXF
PRL-201 耐熱保護管タイプ フランジ(5K65A) PDF DXF
PRL-300 吊り下げタイプ フランジ(5K65A) PDF DXF
PRL-500 耐荷重タイプ フランジ(5K65A) PDF DXF
PRL-500N 耐荷重ローコストタイプ フランジ(5K65A) PDF DXF
PRL-500W ワイヤータイプ フランジ(5K65A) PDF DXF
DPL-100 DC24V仕様 フランジ(5K65A) PDF DXF
TPE-100型 耐圧防爆構造(TIIS Ex d ⅡB T4 Gb)
型式 タイプ 取付 外形図 PDF 外形図 DXF
TPE-100 標準フランジ取付タイプ フランジ(5K65A) PDF DXF
TPE-100EB シャフト伸縮タイプ フランジ(5K65A) PDF DXF
TPE-100ED フランジ(5K65A) PDF DXF
TPE-100F 2枚フランジタイプ フランジ(5K65A) PDF DXF
TPE-101F 2枚フランジ保護管タイプ フランジ(5K65A) PDF DXF
TPE-200F 耐熱タイプ フランジ(5K65A) PDF DXF
TPE-200FEB 耐熱2枚フランジシャフト伸縮タイプ フランジ(5K65A) PDF DXF
TPE-200FED フランジ(5K65A) PDF DXF
TPE-201F 耐熱2枚フランジ保護管タイプ フランジ(5K65A) PDF DXF
TPE-501 耐荷重タイプ フランジ(5K65A) PDF DXF
TPE-101 保護管タイプ フランジ(5K65A) PDF DXF
PRL-7型 耐圧防爆構造(d2G4)
型式 タイプ 取付 外形図 PDF 外形図 DXF
PRL-S7 標準フランジ取付タイプ フランジ(5K65A) PDF DXF
PRL-G7-25 保護管タイプ フランジ(5K65A) PDF DXF
PRL-G7-40 耐荷重タイプ フランジ(5K65A) PDF DXF
PRL-F7 2枚フランジタイプ フランジ(5K65A) PDF DXF
PRL-F7EB 2枚フランジシャフト伸縮タイプ フランジ(5K65A) PDF DXF
PRL-F7ED フランジ(5K65A) PDF DXF
HL-400型 非防爆構造
型式 タイプ 取付 外形図 PDF 外形図 DXF
HL-400 標準ねじ込み取付タイプ ねじ込み(G3/4") PDF DXF
HL-400F フランジタイプ フランジ(異型) PDF DXF
HL-400G 保護管タイプ ねじ込み(G3/4") PDF DXF
HL-400H 耐熱Max.100℃タイプ ねじ込み(G3/4") PDF DXF
HL-400HH 耐熱Max.150℃タイプ ねじ込み(G3/4") PDF DXF
HL-400HG 耐熱Max.100℃保護管タイプ ねじ込み(G3/4") PDF DXF
HL-400S 接粉部SUSタイプ ねじ込み(G3/4") PDF DXF
HL-400N 分離タイプ ねじ込み(G3/4") PDF DXF
HL-400GS 接粉部SUS保護管タイプ ねじ込み(G3/4") PDF DXF
HL-400HGS 接粉部SUS耐熱Max.100℃ 保護管タイプ ねじ込み(G3/4") PDF DXF
PA型 非防爆構造
型式 タイプ 取付 外形図 PDF 外形図 DXF
PA-1 コンベアタイプ フランジ(5K65A) PDF DXF
PA-E型 耐圧防爆構造(d2G4)
型式 タイプ 取付 外形図 PDF 外形図 DXF
PA-1E コンベアタイプ フランジ(5K65A) PDF DXF
PAF型 非防爆構造
型式 タイプ 取付 外形図 PDF 外形図 DXF
PAF-1 シュートタイプ(時計方向) フランジ(5K65A) PDF DXF
PAF-1 シュートタイプ(反時計方向) フランジ(5K65A) PDF DXF
その他、各種仕様を制作致します。機種と仕様の選定は、弊社営業マンにご相談ください。製品のお問い合せはこちらから
